碳量子点(carbon quantum dots, CQDs)因其成本低、合成简便、无毒、结构易于功能化修饰、发光性能可调以及稳定性优异等优势, 在可持续发展背景下被视为传统溶液可加工荧光纳米材料(如有机分子、量子点(quantum dots, QDs)和钙钛矿)的替代方案 [ 1 , 2 ] . 然而, 从光学性能角度来看, CQDs相较于这些材料的主要短板在于整体荧光亮度(fluorescence brightness, FB)和光致发光量子产率(photoluminescence quantum yield, PLQY)偏低. 具体而言, 一方面, CQDs的高效发射主要集中于蓝光与绿光区域, 而实现高亮度红光发射仍面临显著挑战; 目前文献中报道的红光发射CQDs的PLQY普遍未超过70%. 另一方面, CQDs的结构特征与光致发光(photoluminescence, PL)机制尚不明确, 严重制约了对实现超高PLQY的系统性指导 [3] . 这一不确定性主要源于前驱体种类多样及合成路径各异, 导致难以建立统一的构效关系认知. 在此背景下, 采用单一前驱体体系制备具有超高PLQY的可调全色CQDs, 不仅有助于通过结构一致性揭示其多色发光的调控机制, 还可为设计高效率CQDs提供普适性策略. 因此, 基于单一前驱体的可调谐全色CQDs已成为该领域的重要研究方向.

　　为解决这一问题, 对CQDs中PL机制的深入系统研究势在必行. CQDs兼具量子点与有机分子的发光特性: 一方面源于其量子限域效应, 另一方面则与其表面态及分子态相关 [4] . 因此, 实现PLQY需融合QDs和有机分子两类体系的设计原理. 从QDs角度而言, 构建异质结构是抑制俄歇复合、降低非辐射跃迁损耗并提升PLQY的常用策略, 该思路可延伸至CQDs合成中的杂原子掺杂设计 [5] . 因此, 针对不同发射波段精准调控掺杂类型与含量, 成为实现高PLQY的关键因素. 为此, 我们系统考察了高PLQY与杂原子掺杂之间的构效关系. 通过对一系列高PLQY CQDs中氮、氧元素含量的定量分析, 发现蓝、绿、红三类发射CQDs的氮氧原子比分别约为0.2、1.75和1.08. 结果表明, 氧掺杂主导蓝光发射, 氮掺杂则显著促进绿光区的高效发光, 而氮、氧共掺杂对于实现高效率红光发射具有协同增强作用 [6] . 从有机分子视角来看, 扩展共轭体系和增强分子结构刚性是提高摩尔吸光系数、抑制非辐射振动弛豫、进而提升PLQY的典型策略 [7] . 综上所述, 将上述两类机制有机结合, 即选用芳香族化合物作为前驱体以构建刚性共轭结构, 并在合成过程中精确引入适宜种类与比例的杂原子掺杂, 有望实现高PLQY全色CQDs的可控合成.

　　我们以芘为唯一前驱体, 通过一系列化学反应依次引入苯甲酰基、氨基苯基和硝基等官能团进行分子功能化. 经溶剂热处理后, 上述中间体分别转化为蓝色、绿色和红色荧光CQDs, 记为B-CQDs、G-CQDs和R-CQDs( 图1(a) ). 结构表征结果表明, 所得CQDs中分别实现了氧掺杂、氮掺杂以及氮氧共掺杂. 结合绝对PLQY测量、相对法斜率分析与变温光谱测试, 证实所制备的CQDs具有近100%的超高PLQY, 因而被命名unity-CQDs( 图1(b~d )). 同时, 这些材料展现出极高FB, 数值可达200万. 更为重要的是, 此类unity-CQDs在无反射镜泵浦系统中即可实现蓝、绿、红三色激光的直接发射, 无需依赖额外散射介质( 图2(a~c )). 与广泛使用的商业染料罗丹明B相比, unity-CQDs表现出更优异的激光增益性能, 包括更高的受激发射截面( σ em)、更快的辐射跃迁速率( K R)、更大的增益系数、更低的激光阈值以及更强的激光稳定性. 此外, unity-CQDs已在上转换发光、荧光染色、单光子与双光子生物成像、薄膜、纺织品、复合材料块体以及高精度微米级3D打印等领域实现成功应用( 图2(d~i )), 充分展现了其在生物标记、显示技术、成像诊断及先进制造等多方面的广阔应用前景. 该研究成果发表于 Advanced Materials .

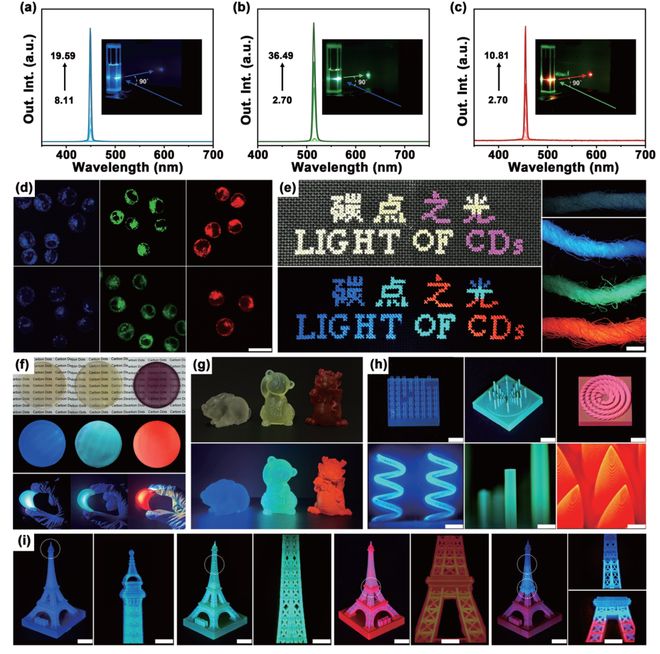

　　图 2(a) B-CQDs、(b) G-CQDs和(c) R-CQDs溶液在不同泵浦影响下的发射光谱(单位: mJ cm–2); 插图描绘了相应的远场激光光斑. (d) Unity-CQDs染色ME-1细胞的单光子(上)和双光子(下)激发荧光图像. (e) 在室内光照(上)和365 nm紫外光激发(下)条件下, 采用经unity-CQDs染色的棉线编织的十字绣实物照片. (f) unity-CQD@PI复合薄膜在室内光照(上)、365 nm紫外光激发条件下(中和下)的照片. (g) 由unity-CQD@环氧树脂复合材料制成的兔子、猴子和龙形工艺品, 在室内光照(上)和365 nm紫外光激发(下)条件下的发光照片. (h) 基于聚乙二醇二丙烯酸酯(PEGDA)与unity-CQDs混合体系3D打印的荧光螺旋、柱状体及鳞片阵列(上, 比例尺: 1 mm); 下方为对应结构的放大荧光图像(下, 比例尺: 100 μm). (i) 在365 nm紫外光激发下, 3D打印的红、绿、蓝单色及三色荧光埃菲尔铁塔(上, 比例尺: 1 mm), 及其对应的高倍荧光图像(下, 比例尺: 100 μm). 图片使用Zhang等人[6]的数据重新绘制

　　CQDs具有良好的生物相容性和低毒性, 展现出优异的荧光染色能力. 其可调谐的荧光发射特性与极高的荧光量子产率, 使其能够实现生物体内多色、高对比度的成像应用. 此外, CQDs表面富含氨基、羧基等官能团, 不仅有利于在水相中的稳定分散, 还便于与抗体、多肽等靶向分子共价或非共价连接, 从而实现对特定细胞或组织的精准靶向成像 [8] . 然而, 当前CQDs在近红外波段的荧光量子产率仍相对较低, 限制了其在深层组织成像中的穿透深度与信噪比, 成为制约其在生物成像领域进一步拓展的关键问题. 在小型化激光器的研究中, CQDs凭借由sp2共轭结构构建的杂化碳基内核, 展现出优异的环境稳定性, 能够在多种极端条件下维持稳定的激光性能. 通过引入表面壳层, 进一步增强了材料的功能多样性与适用性, 显著拓展了其应用前景. 此外, CQDs原料来源广泛、合成工艺简便, 具备良好的可扩展性, 因而被视为新型溶液可加工增益介质的理想候选材料. 然而, 其激光发射机制尚不明确, 且激光阈值相对较高, 这在一定程度上限制了CQDs在激光领域的实际应用与发展. 在照明与显示领域, CQDs因其较高的荧光量子产率和色纯度, 以及良好的光稳定性和热稳定性, 能够有效延长器件的使用寿命. 然而, CQDs易受聚集诱导猝灭效应的影响, 在实际应用中通常需与聚合物复合以提升其发光性能 [9] . 总之, 这项工作为合成具有超高PLQYs和FBs的CQDs提供了有价值的见解, 推进了CQDs的发展和实际应用, 同时也促进了生物成像、小型化激光器、固态照明和显示技术的进一步发展.

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　国家税务总局昆明市五华区税务局莲华税务分局三级主办侯炜接受纪律审查和监察调查

　　贵州老人山东旅游时被民宿瓷砖砸伤脚没索赔，半年后收到民宿老板寄来一大箱海产，当事人女儿：感受到了“好客山东”，已寄出本地特产回礼

　　女子被困缅甸新园区近一年半，每天工作18小时，完不成任务就挨打，“身体和精神都快到极限了”

　　习：发挥比较优势 坚持稳中求进 推动我国未来产业发展不断取得新突破

　　新加坡国立大学化学生物工程系张亚敏课题组招聘【生物电子、医疗器件、电化学】博士后
